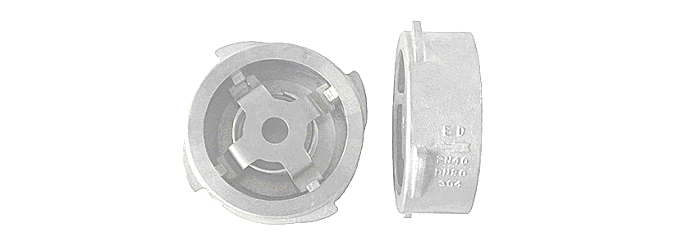

产品名称： DN系列对夹式止回阀

发布日期： 2015-02-06

点击数： 3326

二维码：

简述： DN系列对夹式止回阀

产品详情

配套产品

产品简介：

DN系列对夹式止回阀安装在水泵吐出口管路上，在水泵启动或停止运转时，能自动调节最隹的启动或停止速度，节约能源，有效地消除“水锤”现象。使用304材料，耐腐蚀性能优良。

工作条件：

工作压力：0.001~4.0MPa

介质温度：0~350℃

型号意义：

DN50

DN ── 对夹式止回阀

50 ── 管路通径（mm）

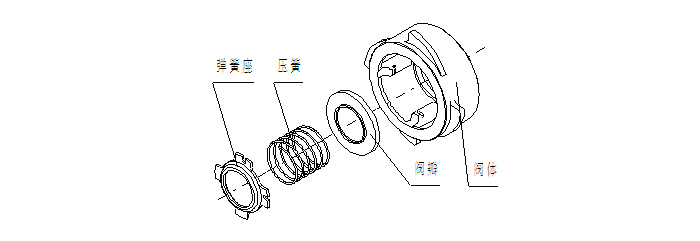

外形安装尺寸

相关参数

管路损耗参考表

管径 (mm)	流??? 量?? （l/s）
管径 (mm)	1	2	4	6	8	10							直管磨擦损失简表（近似） 100米直管损失米数以新铸铁管为标准，旧管加倍
25	3.27	13.0
, , , 38	3.5	14	55				15	20
50	0.8	3.1	13	29					25	30
65		0.8	3.2	7.1	13	20					40	50
80		0.4	1.6	3.3	5.9	9.6	21.6						60	70
100			0.4	0.8	1.3	2.1	6.8	8.6	13	19.4					80	90
125				0.23	0.4	0.63	1.3	2.7	4.1	5.9	10.7						100	110
150					0.16	0.26	0.58	1.1	1.6	2.3	4.2	6.4	9.4
175						0.11	0.27	0.5	0.74	1.05	1.9	2.9	4.3	5.8	7.7	9.6
200							0.13	0.26	0.37	0.53	0.93	1.5	2.1	2.9	3.7	4.7	6.1	7.2
250								0.07	0.12	0.18	0.30	0.48	0.68	0.93	1.2	1.5	1.9	2.3

阀及弯管折合直径长度

注：例如100 mm直径管，流量为8 l/s，底阀折100倍直径等于100×100=10000 mm=10 m直径长度，查上表，直管每100 m损失1.3 m，即一个100底阀，流量为8 l/s时，则损失扬程0.13m。

相应管路直径的最大流量限制

进出口法兰相对位置如图示

（顶视）
