产品名称: QLY10

发布日期: 2015-02-06

点击数: 3589

询价: 点击产品询价

二维码:

简述:

产品详情

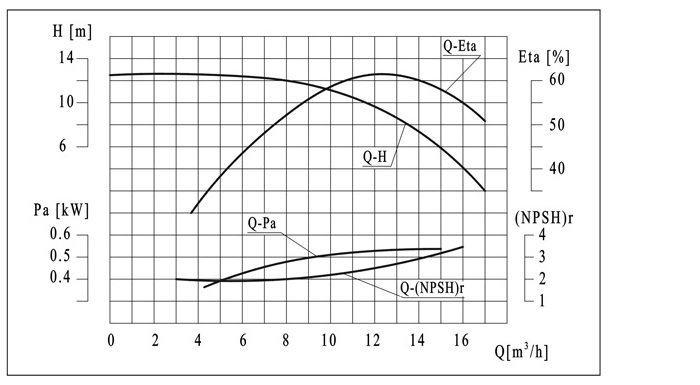

性能曲线 (一级 n=2900r/min


性能参数表

型号

配用电机
(kW)

流量
Q(m3/h)

8

10

12

14

16

QLY10-11*1

0.75

扬程H(m)

12

11

10.2

8.9

7.7

QLY10-11*2

1.5

24

22

20.4

17.8

15.4

QLY10-11*3

2.2

36

33

30.6

26.7

23.1

QLY10-11*4

3

48

44

40.8

35.6

30.8

QLY10-11*5

3

60

55

51

44.5

38.5

QLY10-11*6

4

72

66

61.2

53.4

46.2

QLY10-11*7

4

84

77

71.4

62.3

53.9

QLY10-11*8

5.5

96

88

81.6

71.2

61.6

QLY10-11*9

5.5

108

99

91.8

80.1

69.3

QLY10-11*10

7.5

120

110

102

89

77

QLY10-11*11

7.5

132

121

112.2

97.9

84.7

QLY10-11*12

7.5

144

132

122.4

106.8

92.4

QLY10-11*13

7.5

156

143

132.6

115.7

100.1

QLY10-11*14

11

168

154

142.8

124.6

107.8

QLY10-11*15

11

180

165

153

133.5

115.5

QLY10-11*16

11

192

176

163.2

142.4

123.2

QLY10-11*17

11

204

187

173.4

151.3

130.9

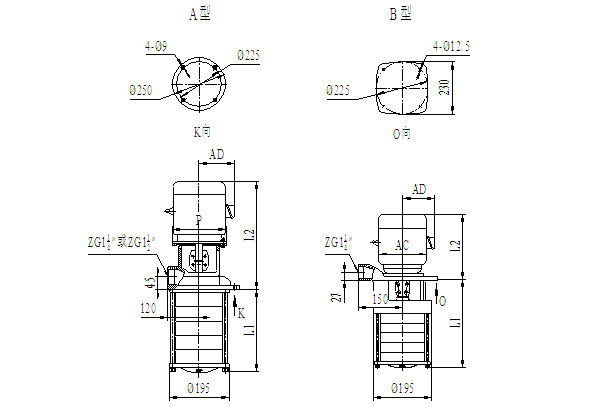

安装尺寸图


尺寸及重量

型号

L1

L2

AD

P(AC)

重量(kg)

A型

B型

A型

B型

A型

B型

QLY10-11*1

117

200

410

275

150

175

32.7

30.6

QLY10-11*2

117

231

420

275

155

195

40.0

37.4

QLY10-11*3

148

262

445

285

175

195

43.6

41.0

QLY10-11*4

179

294

490

345

175

215

51.8

49.2

QLY10-11*5

210

325

490

345

175

215

52.4

49.8

QLY10-11*6

242

356

505

360

190

240

60.0

57.4

QLY10-11*7

273

388

505

360

190

240

60.6

58.0

QLY10-11*8

304

575

210

300

86.0

QLY10-11*9

335

575

210

300

86.6

QLY10-11*10

366

575

210

300

90.2

QLY10-11*11

398

575

210

300

90.8

QLY10-11*12

429

575

210

300

91.4

QLY10-11*13

460

575

210

300

92.0

QLY10-11*14

491

720

255

350

142.6

QLY10-11*15

522

720

255

350

143.2

QLY10-11*16

553

720

255

350

143.8

QLY10-11*17

584

720

255

350

144.4
